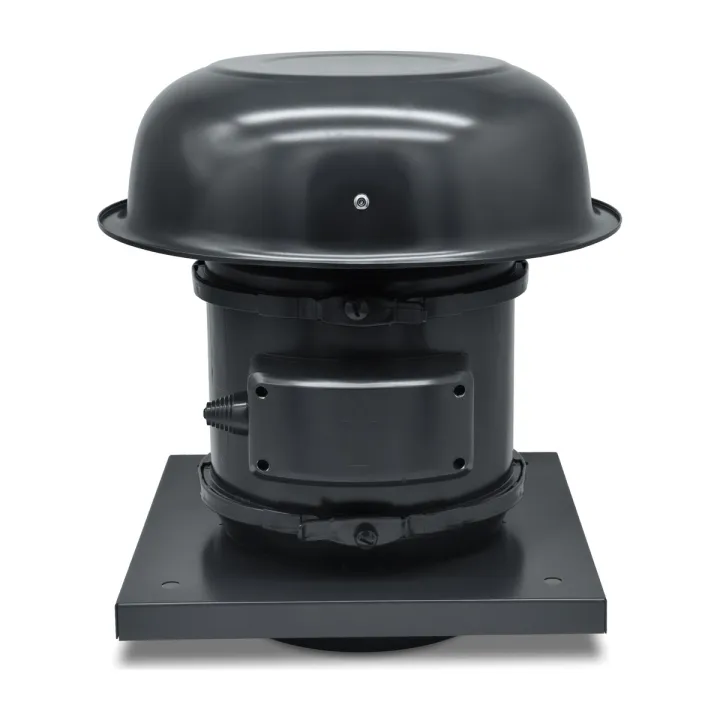

Dach-Radialventilator Ø150 für Abluft aus dem Lüftungskanal

Abluft aus dem Lüftungskanal auf dem Dach

Der Dachventilator ist für die mechanische Abluft aus dem Lüftungskanal bestimmt. Er wird oben auf dem Kanal auf dem Dach montiert und führt verbrauchte Luft aus dem Gebäude ab.

Hauptvorteile

• Einfache Abluftführung aus dem Lüftungskanal auf dem Dach.
• Geeignet für verschiedene Objekte, wie Wohnräume, öffentliche Räume, Sportstätten sowie Geschäfts- bzw. Verkaufsräume.
• Einphasenmotor für Dauerbetrieb, mit Kugellagern.
• Schutzart IPX4 und Schutzklasse II.
• Robuste Ausführung mit Haube und Montageplatte aus lackiertem verzinktem Stahlblech.
• Niedriges Gewicht 3,15 kg für einfachere Handhabung bei der Montage.

Betrieb und Montage

Der Ventilator arbeitet mit einer Drehzahlstufe und hat keinen eingebauten Schalter. Er wird über einen externen Schalter in der Elektroinstallation ein- und ausgeschaltet. Nach Herstellerangaben kann auch ein externer Drehzahlregler eingebaut werden, der nicht im Lieferumfang enthalten ist.

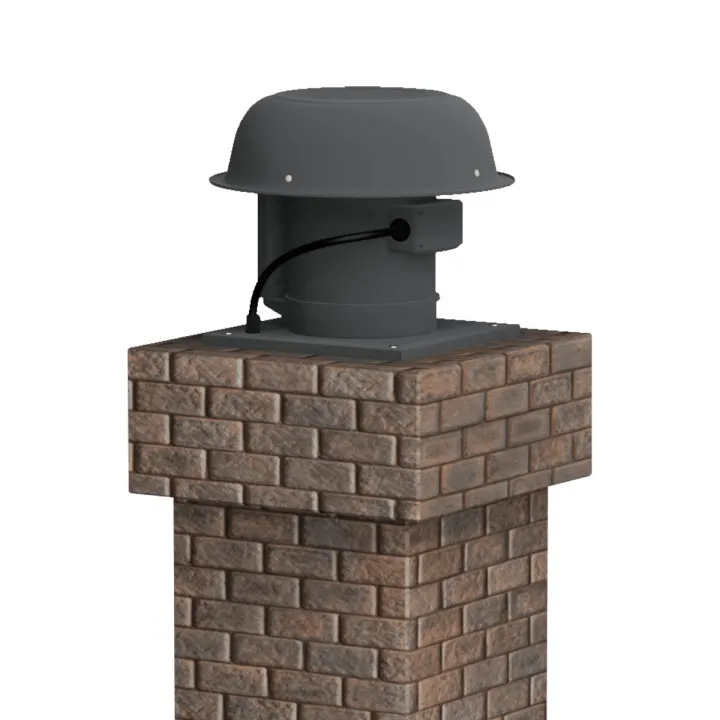

Die Montage erfolgt senkrecht, mit der Haube nach oben. Die quadratische Montageplatte mit vier Befestigungslöchern wird fest auf dem ebenen oberen Abschluss des Lüftungskanals oder Sockels auf dem Dach befestigt, der runde Anschlussstutzen wird in den Kanal eingesetzt. Die Verbindung zwischen Kanal und Ventilator muss abgedichtet werden, damit kein Wasser eindringt. Für den elektrischen Anschluss ist ein zusätzliches Kabel für den Außenbereich erforderlich, da das Anschlusskabel nicht im Lieferumfang enthalten ist. In der Installation muss ein allpoliger Schalter mit einem Kontaktabstand von mindestens 3 mm vorhanden sein, der Anschluss sollte von einer qualifizierten Elektrofachkraft ausgeführt werden.

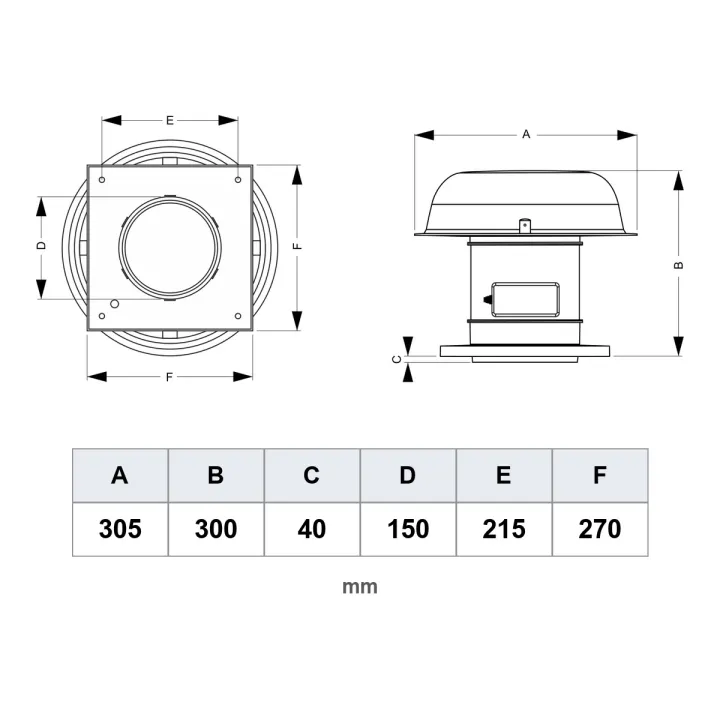

Technische Eigenschaften

Wartung

Der Ventilator erfordert keine häufige Wartung. Das Laufrad kann entfernt und mit einem feuchten Tuch gereinigt werden, wobei der Motor nicht nass werden darf. Vor der Reinigung muss die Stromversorgung ausgeschaltet werden. Der Motor muss mindestens alle zwei Jahre geprüft werden.

Häufige Fragen

Wie wird der Ventilator eingeschaltet?

Er wird über einen externen Schalter in der Elektroinstallation ein- und ausgeschaltet.

Ist die Verwendung eines externen Drehzahlreglers möglich?

Ja, nach Herstellerangaben kann ein externer Drehzahlregler eingebaut werden, der nicht im Lieferumfang enthalten ist.

Ist der Ventilator für Schornsteine von Feuerungsanlagen geeignet?

Nein, der Ventilator ist nicht für Schornsteine von Feuerungsanlagen wie Heizkesseln, Öfen oder Kaminen bestimmt.

Fazit

Der Dachventilator ist für die Abluft aus dem Lüftungskanal auf dem Dach bestimmt, mit einfacher Installation, zuverlässigem Betrieb und technischen Eigenschaften für mechanische Abluft-Lüftung.
