Dach-Radialventilator Ø160 für Abluft aus dem Lüftungskanal

Dachventilator für Abluft aus einem Lüftungskanal

Der Dachventilator ist für die mechanische Abführung verbrauchter Luft aus einem Lüftungskanal auf dem Dach vorgesehen. Er eignet sich für Wohngebäude, öffentliche Gebäude, Sportanlagen sowie Geschäfts- und Verkaufsräume.

Hauptvorteile

• Abluft auf dem Dach – der Ventilator wird oben auf dem Lüftungskanal montiert und führt Luft aus dem Gebäude ab.
• Anschluss 160 mm – der runde Anschlussstutzen ermöglicht den Anschluss an einen Kanal mit entsprechendem Durchmesser.
• Einphasenmotor – der Motor ist für Dauerbetrieb ausgelegt und verfügt über Kugellager.
• Schutzart IPX4 – die Ausführung ist bei korrektem Anschluss und ordnungsgemäßer Abdichtung für die Außenmontage geeignet.
• Einfache Steuerung – das Ein- und Ausschalten erfolgt über einen externen Schalter, auch der Einbau eines externen Drehzahlreglers ist möglich.

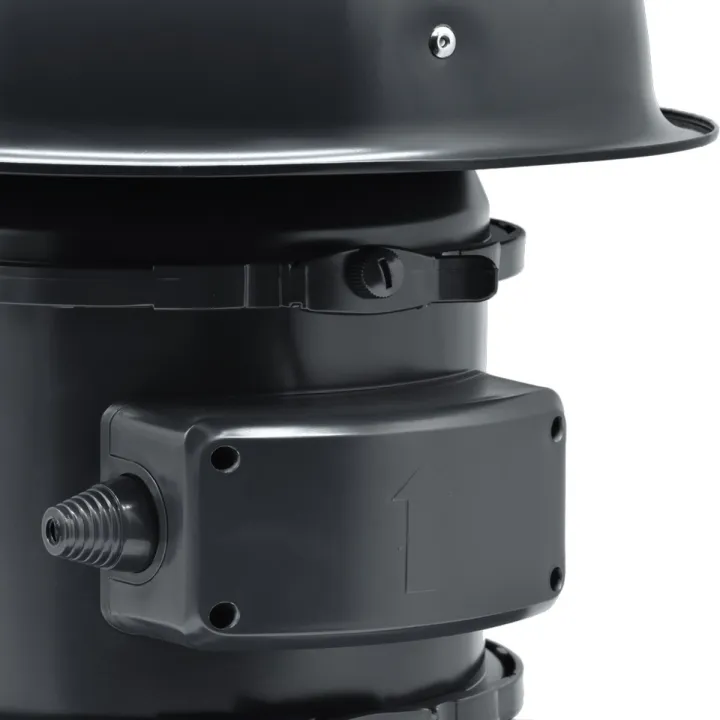

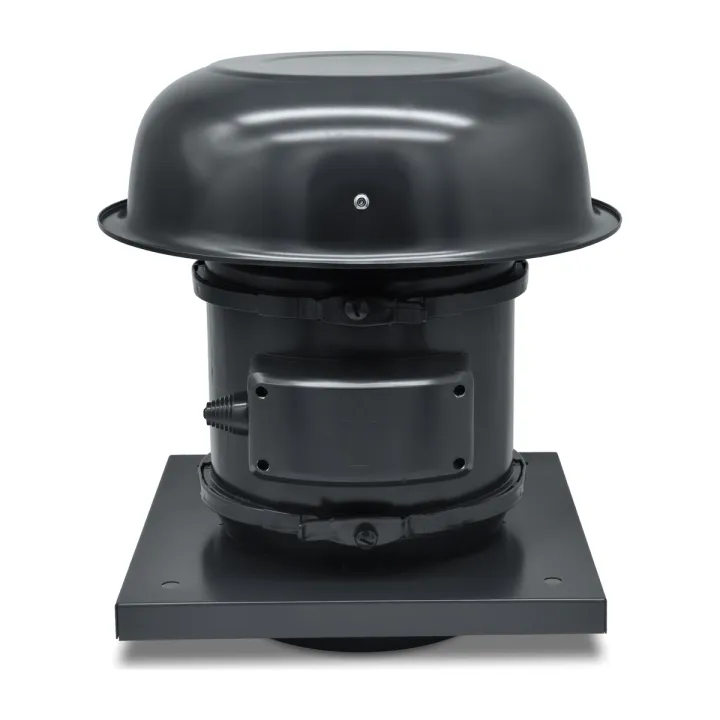

• Robuste Ausführung – Haube und Montagegrundplatte bestehen aus lackiertem verzinktem Stahlblech, der Innenteil aus Polymerwerkstoffen.

Betrieb und Montage

Der Ventilator arbeitet mit einer Drehzahl und wird über einen externen Schalter in der Elektroinstallation ein- und ausgeschaltet. Nach den Anweisungen des Herstellers kann auch ein externer Drehzahlregler eingebaut werden, der nicht im Lieferumfang enthalten ist.

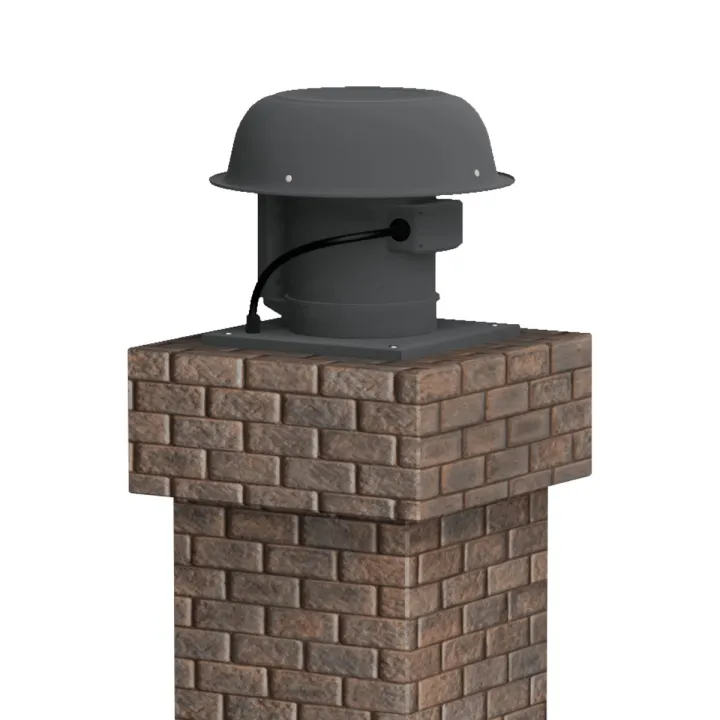

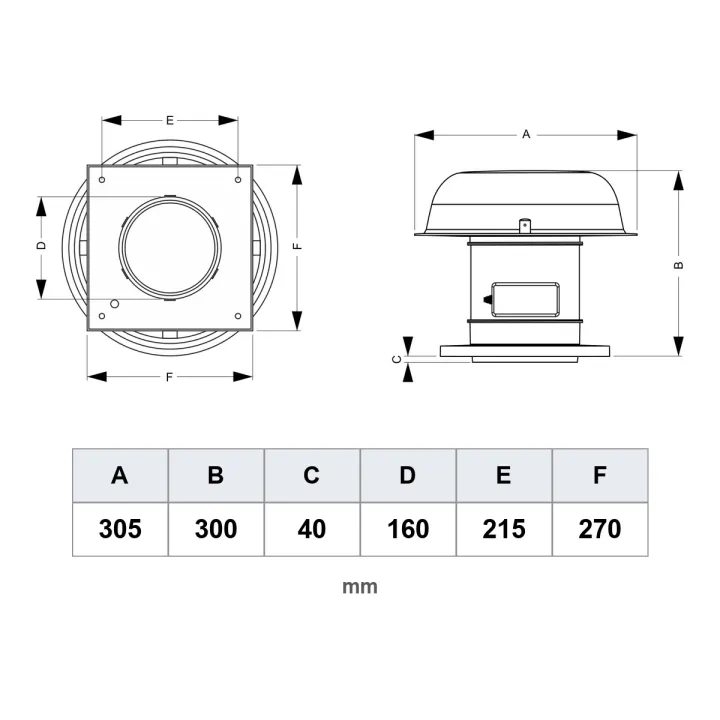

Die Montage erfolgt senkrecht, mit der Haube nach oben. Die quadratische Montagegrundplatte mit vier Befestigungslöchern muss fest auf der ebenen Oberseite des Lüftungskanals oder eines Sockels auf dem Dach befestigt werden, der runde Anschlussstutzen wird in den Kanal eingesetzt. Die Verbindung zwischen Kanal und Ventilator muss abgedichtet werden, damit kein Wasser in den Kanal eindringt. Auf einem geneigten Dach benötigt der Ventilator einen ebenen Sockel. Das Anschlusskabel ist nicht im Lieferumfang enthalten; erforderlich ist ein zusätzliches Kabel für den Außenbereich, geeignet für den festen Anschluss an die Elektroinstallation. In der Installation muss ein allpoliger Schalter mit einem Kontaktabstand von mindestens 3 mm vorhanden sein, die Kabelverschraubung im Anschlusskasten ist mit Silikon abzudichten. Der Anschluss sollte von einer qualifizierten Elektrofachkraft ausgeführt werden.

Technische Eigenschaften

Wartung

Der Ventilator benötigt keine häufige Wartung. Das Laufrad kann abgenommen und mit einem feuchten Tuch gereinigt werden, der Motor darf dabei jedoch nicht nass werden. Schalten Sie vor der Reinigung die Stromversorgung aus und prüfen Sie den Motor mindestens alle zwei Jahre.

Häufige Fragen

Wird der Ventilator mit einem eingebauten Schalter eingeschaltet?

Nein. Er wird über einen externen Schalter in der Elektroinstallation ein- und ausgeschaltet.

Ist der Ventilator für Schornsteine von Feuerungsanlagen geeignet?

Nein. Der Ventilator ist nicht für Schornsteine von Feuerungsanlagen wie Heizkesseln, Öfen oder Kaminen vorgesehen.

Ist das Anschlusskabel im Lieferumfang enthalten?

Nein. Das Anschlusskabel ist nicht im Lieferumfang enthalten, daher muss ein zusätzliches Kabel für den Außenbereich verwendet werden.

Fazit

Der Dachventilator ist für die zuverlässige Abführung von Luft aus einem Lüftungskanal auf dem Dach vorgesehen. Aufgrund seiner technischen Eigenschaften und der Möglichkeit einer korrekten Außenmontage eignet er sich für verschiedene Gebäudetypen.
