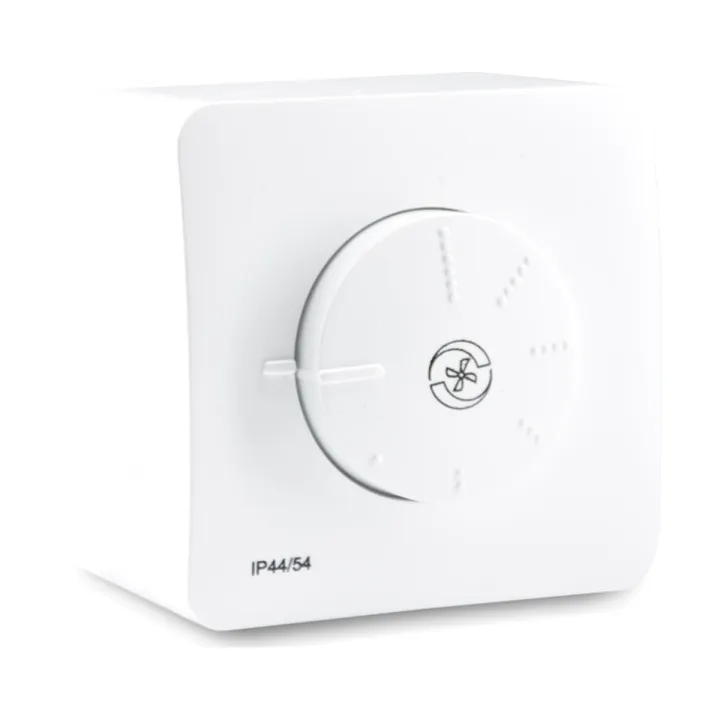

Drehzahlregler 1 A für einphasige Industrie- und Dachventilatoren

Drehzahlregelung für einphasige Ventilatoren

Der Drehzahlregler ist für einphasige Elektromotoren vorgesehen, deren Drehzahl durch Änderung der Spannung geregelt werden kann. Er wird für Industrie-, Kanal- und Dachventilatoren mit einphasigem Motor verwendet, wenn der Hersteller des Ventilators eine solche Regelung zulässt.

Hauptvorteile

• Geeignet für Industrie-, Kanal- und Dachventilatoren mit einphasigem Motor.
• Last von 0,1 A bis 1,0 A zum Anschluss eines oder mehrerer Ventilatoren.
• Flexibler Anschluss mehrerer Ventilatoren an einen Regler, wenn der Gesamtstrom 1,0 A nicht überschreitet.
• Praktische Montage in Aufputz- oder Unterputzausführung.
• Schutz und Sicherheit mit Sicherung F1,25 A und Schutzart IP44/IP54.

Verwendung und Auswahl

Der Regler ist für einphasige Motoren geeignet, die durch Änderung der Spannung geregelt werden können. Die Last muss zwischen 0,1 A und 1,0 A liegen, wobei mehrere Ventilatoren an einen Regler angeschlossen werden können, wenn ihr Gesamtstrom die maximale Last nicht überschreitet. Der Regler darf für die von ihm gesteuerten Ventilatoren weder zu klein noch zu groß sein, daher sollte die Auswahl ein Elektriker oder Installateur vornehmen, der die Gesamtlast berechnet.

Montage und Anschluss

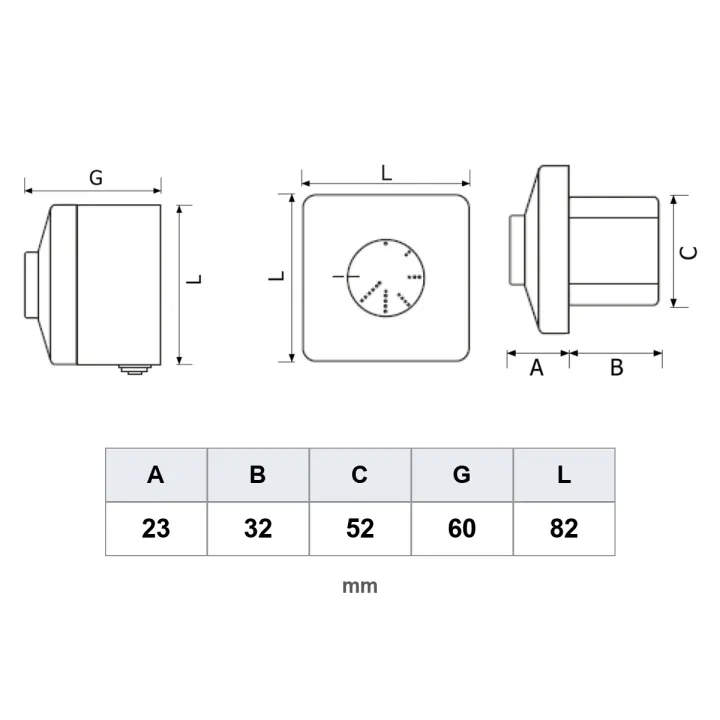

Der Regler kann auf Putz an der Wand oder unter Putz in der Wand montiert werden. Bei Aufputzmontage kann bei Bedarf am Boden des Gehäuses eine Öffnung mit einem Durchmesser von 5 mm für den Kondensatablauf gebohrt werden.

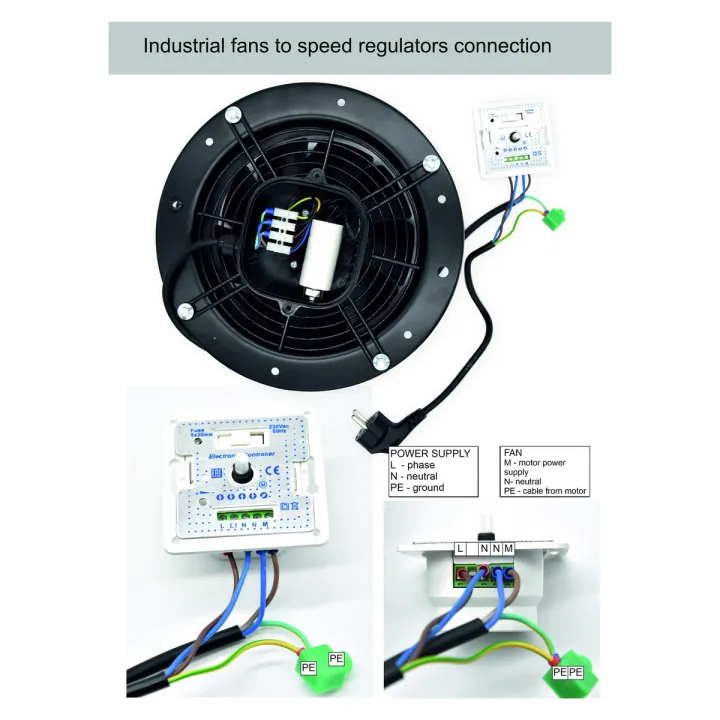

Vor dem Anschluss muss die Netzversorgung ausgeschaltet werden. Der Regler wird gemäß Schaltplan und Kennzeichnungen an den Klemmen angeschlossen. Der Anschluss sollte von einem qualifizierten Elektriker durchgeführt werden. Die Anschlussklemmen sind L, N, M und L1.

Wartung

Der Regler benötigt keine besondere Wartung. Reinigen Sie das Gehäuse mit einem feuchten Tuch und achten Sie darauf, den Regler nicht zu übergießen. Wenn er nass wird, schließen Sie ihn erst an, wenn er vollständig trocken ist.

Häufige Fragen

Ist der Regler für alle Ventilatoren geeignet?

Nein, er ist für einphasige Motoren geeignet, bei denen der Hersteller die Regelung durch Änderung der Spannung zulässt.

Können mehrere Ventilatoren an einen Regler angeschlossen werden?

Ja, wenn ihr Gesamtstrom 1,0 A nicht überschreitet.

Wer sollte den Anschluss durchführen?

Der Anschluss sollte von einem qualifizierten Elektriker durchgeführt werden.

Fazit

Der Drehzahlregler ist eine praktische Lösung für einphasige Ventilatoren, bei denen eine Spannungsregelung zulässig ist. Durch die Möglichkeit der Aufputz- oder Unterputzmontage sowie des Anschlusses mehrerer Ventilatoren ist er in verschiedenen Fällen einsetzbar und gewährleistet bei richtiger Auswahl einen zuverlässigen Betrieb.
